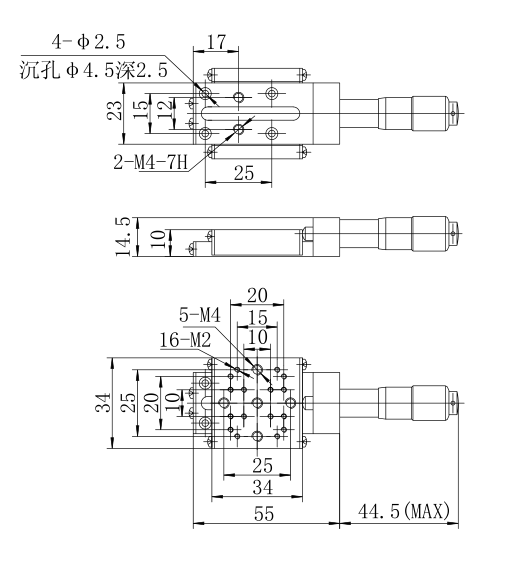

手動平移臺CH-TSM13B
特點:
導軌為精密線性鋼球配合精磨鋼棒,精度高,成本低,負載較輕
位移調整采用細牙螺桿或測微頭
細牙螺桿或測微在平移臺中心放置,操作方便
采用彈簧復位,消除軸向間隙
臺面和底座分布標準孔距的安裝孔,方便安裝和組合
可與其它系列位移臺組成多維調整架
型號 | CH-TSM13B |
臺面尺寸 | 34x34mm |
驅動方式 | 測微頭 |
驅動位置 | 中央驅動 |
行程 | 13mm |
最小刻度 | 10μ |
精度 | 5μ |
最小調整量 | 2μ |
導軌形式 | 鋼絲導軌 |
承載 | 2kg |
直線度 | 20μ |
偏擺 | 80” |
俯仰 | 60” |
臺面平行度 | 30μ |
運動平行度 | 30μ |
自重 | 0.07kg |
材料 | 鋁合金 |
表面處理 | 陽極氧化發黑 |
技術參數
