產品介紹

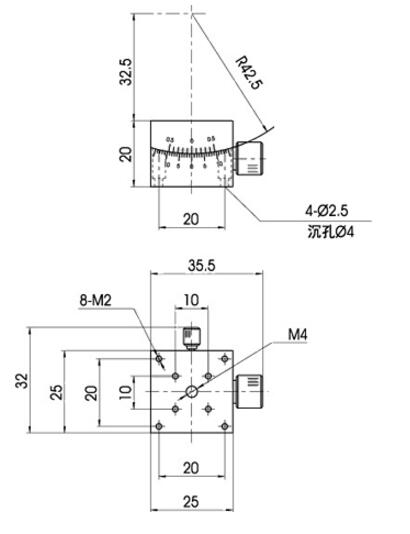

手動角位臺CH-TGM15
點：
■產品提供小角度旋轉調節
■采用精研可調燕尾導軌，精度高，承載大
■蝸輪副驅動，運動舒適，精密可靠
■臺面運行平穩，偏擺和傾斜較小
■成對設計，疊加后旋轉中心為同一點，可進行正交雙軸同心旋轉調整
■手輪鎖緊，安全可靠
■臺面水平放置，具有標準連接孔，可以和其它系列產品組成多維調整架
| 型號 | CH-TSM15 |
| 臺面尺寸 | 25mm×25mm |
| 角度范圍 | ±15° |
| 回轉中心高 | 32.5 mm |
| 回轉中心偏差 | φ0.1 mm |
| 驅動方式 | 蝸輪蝸桿驅動 |
| 導軌形式 | 精研燕尾導軌 |
| 驅動位置 | 中央驅動 |
| 最小刻度 | 1° |
| 最小讀數 | 12′ |
| 最小調整量 | (參考)30″ |
| 偏擺 | 200″ |
| 傾斜 | 200″ |
| 承載 | 2kg |
| 自重 | 0.21kg |
| 材料 | 鋁合金 |
| 表面處理 | 陽極氧化 |
