產品介紹
電控平移臺CH-TSA05100A
標準配備有步進電機和標準RS232接口，配合CH-SC系列運動控制器可實現自動控制
進口高品質滾珠螺桿驅動，重復定位精度好，壽命長螺桿采用三軸承安裝結構，軸端鎖緊結構防止螺桿松動，適合高速往復使用支撐型精密線性軸承導軌（整體與底板連接），運動舒適，承載較大，適合單軸中載或多軸組合使用步進電機和滾珠螺桿通過進口高品質彈性聯軸節連接，傳動同步且噪音小配有手輪，方便調試兩端裝有零位和限位開關，方便準確定位和保護產品底座有標準孔距的螺紋孔和通孔，方便安裝固定
特別適合工業■可換裝伺服電機，光柵尺做閉環控制，實現高速重載
產品型號 | CH-TSA0550A | CH-TSA05100A | CH-TSA05150A | CH-TSA05200A | CH-TSA05300A | CH-TSA05400A | CH-TSA05500A | |
結 構 描 述 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm |
臺面尺寸 | 150×100mm | 150×100mm | 150×100mm | 150×100mm | 150×100mm | 150×100mm | 160×130mm | |
螺桿規格 | 滾珠螺桿（導程4 mm） | 滾珠螺桿（導程5 mm） | ||||||
導軌 | 支撐型精密線性軸承導軌 | |||||||
步進電機(1.8°) | 42步進電機 | 57步進電機
| ||||||
主體材料 | 鋁合金 | |||||||
表面處理 | 陽極氧化發黑 | |||||||
臺面承載 | 30kg | |||||||
重量 | 3.5kg | 4kg | 4.5kg | 5.5kg | 6kg | 6.8kg | 7.2kg | |
精 度 描 述 | 分辨率 | 20μ（無細分） | 25μ（無細分） | |||||
最大速度 | 40mm/sec | 50mm/sec | ||||||
重復定位精度 | 5μ | |||||||
絕對定位精度 | 10μ | |||||||
直線度 | 10μ | 30μ | 60μ | |||||
運動平行度 | 20μ | 30μ | 30μ | |||||
俯仰 | 80″ | 80″ | 80″ | |||||
偏擺 | 60″ | 60″ | 60″ | |||||
回程間隙 | 2μ | |||||||
丟步 | 3μ | 5μ | ||||||
附件描述 | 可加裝失電制動功能 (Z) | |||||||
可加裝光柵尺(G) | ||||||||
可換裝伺服電機(D) | ||||||||
可加裝防塵罩(F) | ||||||||
應用如激光焊接

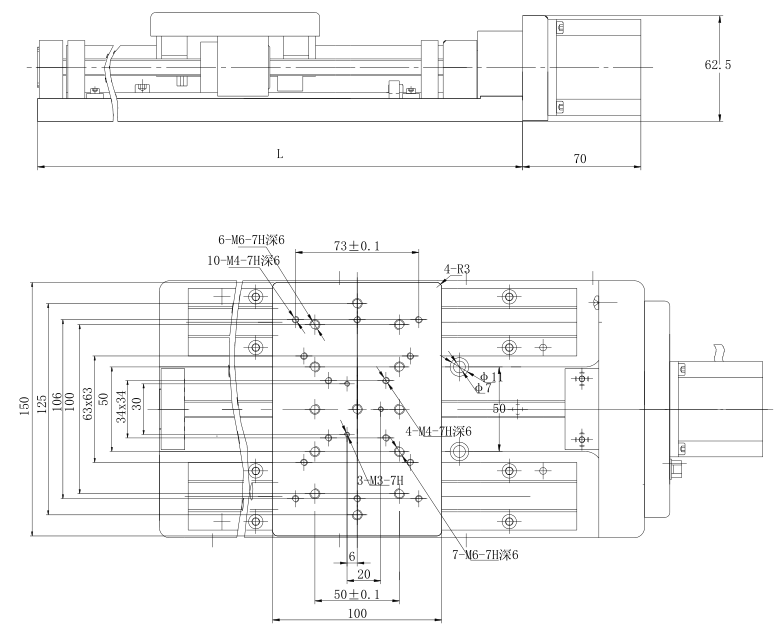

| 型號 | CH-TSA0550A | CH-TSA05100A | CH-TSA05150A | CH-TSA05200A | CH-TSA05300A | CH-TSA05400A | CH-TSA05500A |
| L | 252mm | 302mm | 352mm | 402mm | 502mm | 609mm | 709mm |
