產品介紹
電動平移臺CHTSA12A
特點：
·標準配備有步進電機和標準RS232接口，配合CH-SC系列運動控制器可實現自動控制·進口高品質滾珠螺桿驅動，重復定位精度好，壽命長·新型軸端結構，防止螺桿松動，特別適合高速往復使用·導軌采用精密線性軸承導軌（兩端支撐，中間懸空），運動舒適，但承載較小，適合單軸使用，垂直使用效果好·步進電機和滾珠螺桿通過進口高品質彈性聯軸節連接，傳動同步且噪音小·配有手輪，方便調試·兩端裝有零位和限位開關，方便準確定位和保護產品·底座有標準孔距的螺紋孔和通孔，方便安裝固定
·可■可換裝伺服電機，光柵尺做閉環控制，實現高速重載
產 品 型 號 | CH-TSA050A | CH-TSA100A | CH-TSA150A | CH-TSA200A | CH-TSA300A | |
結 構 描 述 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm |
臺面尺寸 | 90×90mm | 90×90mm | 90×90mm | 120×120mm | 120×120mm | |
螺桿規格 | 精密滾珠螺桿（直徑12mm導程4 mm） | |||||
導軌 | 精密線性軸承導軌 | |||||
步進電機(1.8°) | 42步進電機 | |||||
主體材料 | 鋁合金 | |||||
表面處理 | 陽極氧化發黑 | |||||
臺面承載 | 15kg | 15kg | 10kg | 7 kg | 5kg | |
重量 | 2.75kg | 3kg | 3.23kg | 3.8kg | 4.8kg | |
精 度 描 述 | 分辨率 | 20μ（無細分） | ||||
最大速度 | 40mm/sec | |||||
重復定位精度 | 5μ | |||||
絕對定位精度 | 10μ | |||||
直線度 | 5μ | 6μ | 7μ | 8μ | 8μ | |
運動平行度 | 10μ | 15μ | 20μ | 25μ | 30μ | |
俯仰 | 25″ | 50″ | 50″ | 60″ | 60″ | |
偏擺 | 20″ | 25″ | 25″ | 30″ | 30″ | |
回程間隙 | 2μ | 2μ | 2μ | 2μ | 2μ | |
丟步 | 3μ | 3μ | 5μ | 5μ | 5μ | |
附 件 描 述 | 可加裝失電制動功能(Z) | |||||
可加裝光柵尺(G) | ||||||
可換裝伺服電機(D) | ||||||
可加裝防塵罩(F) | ||||||

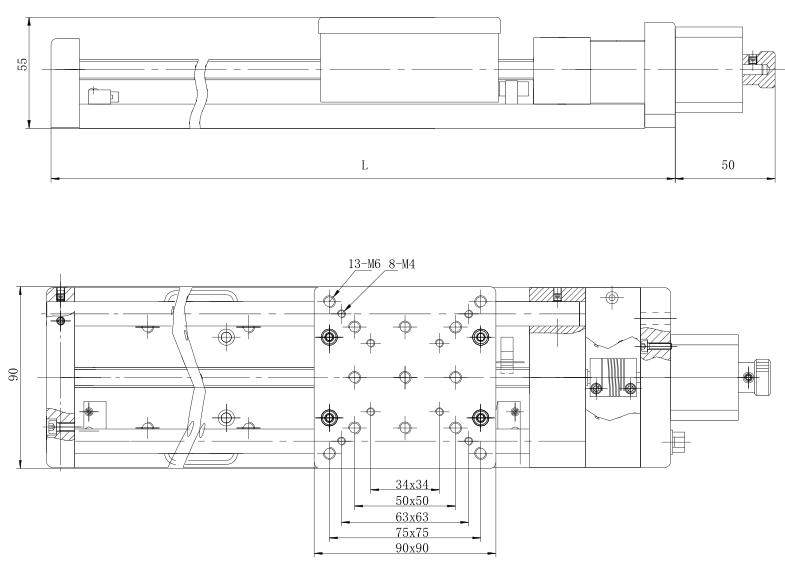

換裝
| 型號 | CH-TSA050A | CH-TSA100A | CH-TSA150A | CH-TSA200A | CH-TSA300A |
| L | 256mm | 306mm | 356mm | 406mm | 506mm |
